Trois modes de transfert coexistent. La conduction, par contact du grain avec le métal chaud du tambour et de grain à grain ; la convection, par l'air chaud qui traverse la masse ; le rayonnement, de la paroi et de la flamme. Dans un tambour rotatif classique, conduction et convection se partagent le travail ; dans un lit fluidisé, la convection fait presque tout. Schwartzberg modélise le grain avec une capacité calorifique de matière sèche de 1,099 + 0,007 T kJ par kg et par degré, et une chaleur latente de désorption de l'eau d'environ 2 760 kJ/kg, 1,2 fois celle de l'eau libre : chasser les 11 % d'humidité d'un kilo de vert coûte à lui seul près de 300 kJ.

Le procédé est d'abord endothermique, le grain absorbe ; vers 175 °C il devient exothermique, les réactions dégagent leur propre chaleur, la montée en température se fait partiellement autonome et la fenêtre de décision se resserre : c'est la raison physique des « trente à soixante secondes » de Thurber.

Vosloo 2017, § 2.2.1-2.2.2, p. 15-19 ; Schwartzberg, Batch coffee roasting (UMass, PDF non daté, années 2010), § Overall enthalpy balances ; LC ch. 11

Les transferts de masse suivent. C'est la vapeur d'eau d'abord, environ 70 % des gaz émis au départ, puis le CO2, dont la proportion croît avec le degré. L'émission de gaz de réaction reste faible pendant environ 80 % de la cuisson, puis monte brusquement.

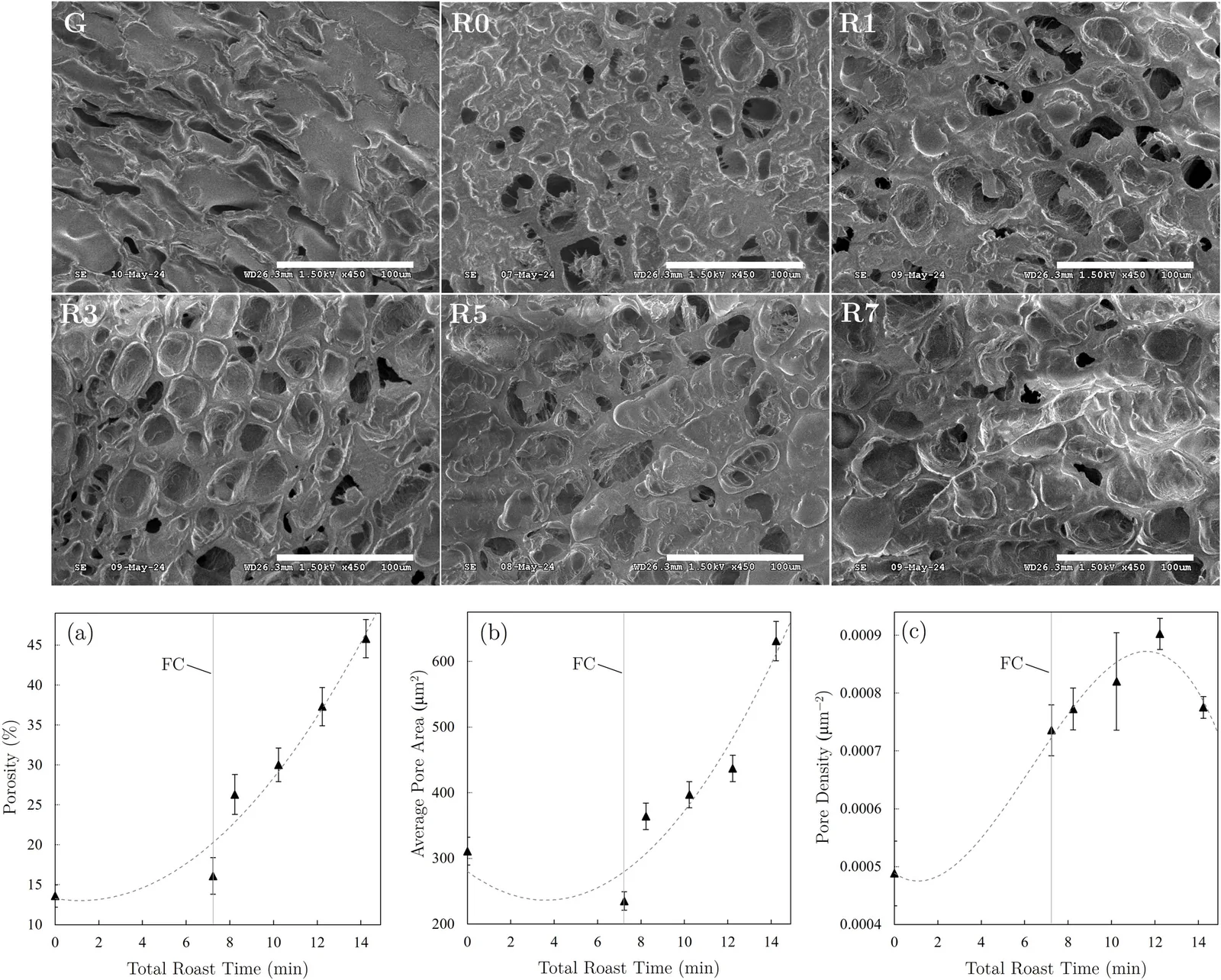

Une part du CO2 ne sort pas : elle reste piégée sous pression dans les cellules. Quand cette pression dépasse la résistance des parois, le grain éclate. C'est le premier crack, et c'est le moment où le grain double de volume et perd la moitié de sa densité par formation de pores.

La perte de masse totale, le « roast loss », cumule l'eau, les volatils et la matière sèche. Elle va de 10-13 % en torréfaction claire à 14-16 % en moyenne, 17-20 % en foncée, jusqu'à 22 % en très foncée. L'humidité finale, elle, tombe de 2,8 % en clair à 1,4 % en très foncé.

Un mot sur la sonde, parce qu'on lui fait dire plus qu'elle ne dit. Plantée dans la masse, elle ne mesure ni le cœur ni la surface du grain, mais le mélange grains-air qui l'entoure. La chute brutale de début de courbe n'est que la rencontre du grain froid avec le tambour chaud.

Vosloo a mesuré expérimentalement un premier crack constant vers 175-180 °C de sonde et un second au-delà de 200 °C. Il en conclut qu'une prédiction rudimentaire du degré est possible à partir de la température de sortie.

Vosloo 2017, § 2.2.1.1, p. 16-17 ; § 2.2.4, p. 22-23 ; tables 2.4 et 2.5, p. 25 ; abstract p. ii ; § 6.1, p. 133 ; Schwartzberg, fig. 3

Le gradient interne, et ce que le taux de montée commande vraiment

\n

La planche vient d'expliquer par où la chaleur entre. Il manque ce qu'elle fait une fois entrée, et c'est le plus grand trou de cette section, parce que c'est là que se joue la seule justification physique de la règle que tout le métier récite : le taux de montée en température doit décroître. On la répète, on la trace à l'écran, on la surveille ; on explique rarement pourquoi.

La chaleur ne se déplace qu'en descendant une pente

Un grain de café chauffe par sa surface. Son cœur, lui, ne reçoit rien directement : il reçoit ce que la surface lui transmet, de proche en proche, à travers une matière qui conduit mal. Il existe donc à chaque instant un écart entre la température de la surface et celle du centre, et Scott Rao note cet écart DT, pour delta de température, le delta étant la lettre grecque dont les physiciens se servent pour dire une différence.

Cet écart n'est pas un défaut, c'est le moteur. La chaleur ne circule qu'en descendant une pente de température, comme l'eau ne coule qu'en descendant une pente de terrain, et plus la pente est raide, plus le débit est grand. Un écart large veut dire une chaleur qui entre vite ; un écart qui se referme veut dire une chaleur qui n'entre presque plus. Quand la surface et le cœur sont à la même température, le grain a beau se trouver dans un tambour brûlant, plus rien ne progresse vers l'intérieur.

De là vient la conduite que Rao résume en une phrase : établir un écart important tôt, puis le réduire jusqu'à ce qu'il soit minime à la fin. Le début de cuisson sert à creuser la pente, la fin sert à la combler, et le taux de montée n'est que la trace visible de cette manœuvre. Un taux qui décroît régulièrement, c'est un écart qui se referme régulièrement.

Un taux qui s'effondre, c'est un écart qui disparaît trop tôt et un cœur qui reste en arrière. Un taux qui remonte, c'est un écart qu'on rouvre alors que la surface est déjà cuite, ce qui revient à faire deux cafés différents dans le même grain.

Deux fournées que tous les chiffres déclarent identiques

Rao construit là-dessus son premier commandement, appliquer assez d'énergie au début. Sa formulation mérite d'être citée dans son détail, parce qu'elle contient une concession que l'on cite rarement : on peut, dit-il, démarrer avec trop peu de chaleur et cuire malgré tout correctement le centre du grain, mais il faut alors allonger excessivement la cuisson, et c'est le goût qui paie. Le départ mou n'est donc pas une faute absolue, c'est une faute qui se rattrape en temps, et le temps a son propre coût.

Sa démonstration oppose deux fournées volontairement jumelles : même température de charge, même température de sortie, même durée totale. La seule différence est que la température de grain de la première monte plus vite pendant les premières minutes. Dans celle-là, l'énergie versée tôt a creusé un écart large, et cet écart a donné au cœur l'élan nécessaire pour rattraper la surface avant la vidange.

Dans l'autre, le départ a été mou, et l'énergie ajoutée en milieu de cuisson est arrivée trop tard pour que le centre rejoigne la surface. Deux fournées que tous les nombres qu'un torréfacteur note d'habitude déclarent identiques, et dont l'une est développée et l'autre non.

Il faut dire aussitôt ce que cette démonstration n'est pas. Les courbes de température intérieure que Rao trace ne sont pas des relevés : personne n'a planté de sonde dans le cœur d'un grain de sept millimètres pendant une fournée. C'est un raisonnement illustré, cohérent avec la physique de la conduction, et rien de plus. La distinction compte, parce que le reste du métier le cite comme s'il s'agissait d'une mesure.

Le temps, en trois raisons

Morten Münchow arrive au même endroit par un autre chemin, et donne trois raisons pour lesquelles la durée compte et pas seulement la température atteinte. D'abord, l'ampleur d'une réaction chimique dépend du temps passé à une température, non de la seule valeur de cette température ; c'est pour cela que la correspondance entre température de sortie et couleur obtenue est propre à chaque profil et ne se transporte pas d'une machine à l'autre.

Ensuite, la chaleur met du temps à diffuser de la surface vers le centre, ce qui entretient un gradient, c'est-à-dire une décroissance continue de la température à mesure qu'on s'enfonce dans le grain, aussi longtemps que celui-ci chauffe ; c'est exactement le DT de Rao, vu du côté de la diffusion plutôt que du côté du pilotage. Enfin, ce gradient finit par se voir dans la couleur, les cuissons claires et rapides en présentant un plus marqué que les lentes.

Münchow se garde d'en faire un défaut de principe et renvoie la question à la table de dégustation, ce qui est honnête. Il donne en revanche un seuil que la planche n'avait pas : on appelle flash roast, cuisson éclair, une cuisson totale de moins de trois minutes, dans laquelle la surface peut être franchement sur-torréfiée pendant que le centre reste cru. C'est le cas extrême qui rend le raisonnement visible à l'œil nu.

\n Scott Rao, The Coffee Roaster's Companion, 2014, p. 19 et 20 pour le gradient interne, p. 42 pour le premier commandement, p. 43 pour la comparaison des deux fournées ; Morten Münchow, Roasting Foundation, CoffeeMind, p. 27 pour les trois raisons du temps et pour le flash roast.\n
